物理层基本概念

物理层是计算机网络中负责连接电脑的实体层，它规定了网络的电气特性，主要任务是传送0和1的电信号。物理层解决如何在连接各种计算机的传输媒体上传输数据比特流，而不涉及具体的传输媒体。它定义了与传输媒体接口有关的一些特性和标准，包括机械特性、电气特性、功能性和过程持续性。

机械特性：定义物理连接的特性，规定物理连接时所采用的规格、接口形状、引线数目、引脚数量和排列情况。
电气特性：规定传输二进制位时线路上的信号特性，包括信号的电压范围、阻抗匹配、传输速率和距离限制等。
功能特性：指明某条线上出现的某一电平表示何种意义，接口部件的信号线的用途。
- 举例：+10V ~ +15V表示二进制0，-10V ~ -15V表示二进制1。描述一个物理层接口引脚处的含义。
规程特性（过程特性）：定义各条物理线路的工作规程和时序关系，规定了电线长度限制在15米以内，以保证高电平状态下的含义时效性。

数据通信基础知识

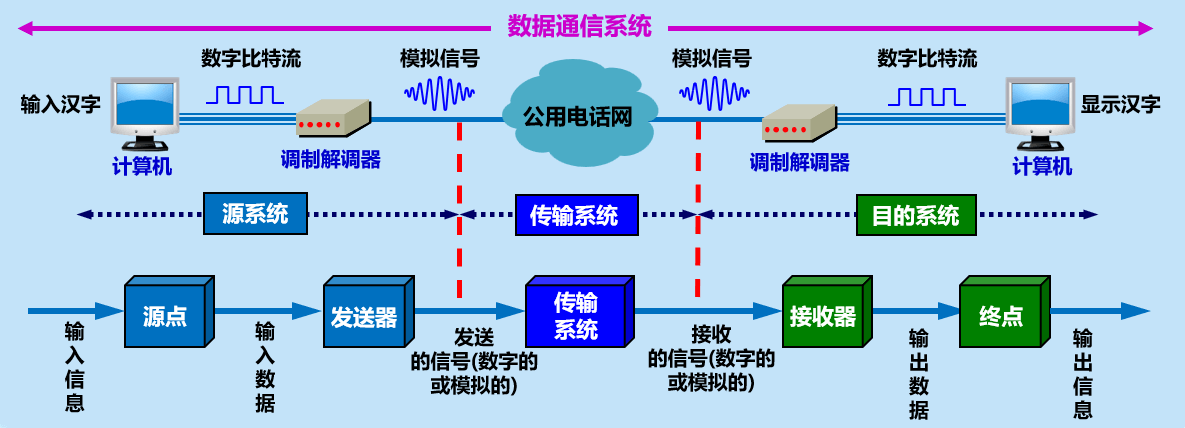

数据通信模型

三大部分：源系统（发送端）、传输系统（传输网络）、目的系统（接收端）。
数字比特流：由源系统生成，通过传输系统发送，最终被目的系统接收。
传输媒介：如公用电话网、调制解调器等，负责信号的传输。

举个栗子

基带信号

定义：（即基本频带信号）来自信源的信号，未经过调制，包含有较多的低频成分，甚至有直流成分。
基带调制：对基带信号的波形进行变换，把数字信号转换为另一种形式的数字信号，此过程称为编码 (coding)。
带通调制：使用载波 (carrier) 进行调制，将基带信号的频率范围搬移到较高的频段，并转换为模拟信号。经过载波调制后的信号称为带通信号，即仅在一段频率范围内能够通过信道的信号。

信道基本概念

信道：一般用来表示向某一个方向传送信息的媒体。
单向通信（单工通信）：只能有一个方向的通信，没有反方向的交互。
双向交替通信（半双工通信）：通信的双方都可以发送信息，但双方不能同时发送（当然也就不能同时接收）。
双向同时通信（全双工通信）：通信的双方可以同时发送和接收信息。

信道极限容量

任何实际的信道都不是理想的，都不可能以任意高的速率进行传送。码元传输的速率越高，或信号传输的距离越远，或噪声干扰越大，或传输媒体质量越差，在接收端的波形的失真就越严重。

两个因素：信道能通过的频率范围，信噪比
码间串扰：接收端收到的信号波形失去了码元之间的清晰界限。

常用术语

消息（Message）：如话音、文字、图像、视频等。
数据（Data）：运送消息的实体，有意义的符号序列。
信号（Signal）：数据的电气的或电磁的表现。
模拟信号（Analog Signal）：代表消息的参数的取值是连续的。
数字信号（Digital Signal）：代表消息的参数的取值是离散的。
码元：在使用时间域（简称为时域）的波形表示数字信号时，代表不同离散数值的基本波形，比如二进制编码是，只有两种不同的码元，0和1.

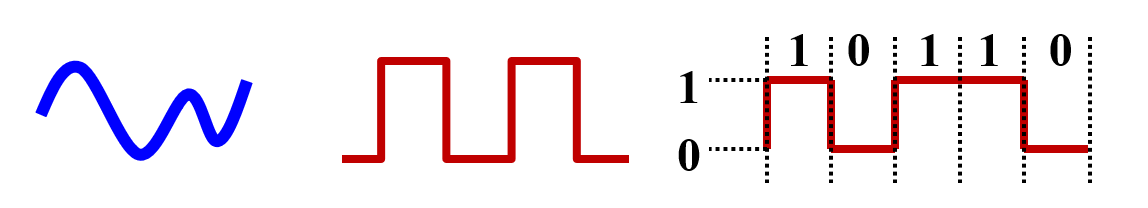

模拟信号，数字信号和码元

奈氏准则和香农定理

这两个定理是数字通信领域的基石，它们描述了在不同条件下信道传输数据的极限速率。

奈氏准则（奈奎斯特）

概念：
奈氏准则是由哈里·奈奎斯特提出的，它定义了在无噪声的通信信道中，为了避免码间干扰（ISI），信道能够达到的最高数据传输速率。码间干扰是指一个信号的波形扩展到相邻信号的时间间隔，导致信号间的界限模糊。

公式：

奈氏准则

其中：

W 是信道的带宽，单位是赫兹（Hz）。
Baud 是码元传输速率的单位，表示每秒传输的码元数量。

意义：
奈氏准则说明了在给定的带宽下，信道能够传输的码元的最大速率。如果传输速率超过这个极限，信号之间会产生严重的干扰，导致接收端无法正确识别码元。

香农定理

概念：
香农定理是由克劳德·香农提出的，它考虑了实际通信中存在的噪声，定义了在有噪声信道中传输数据的最高速率，同时保证一定的误码率。

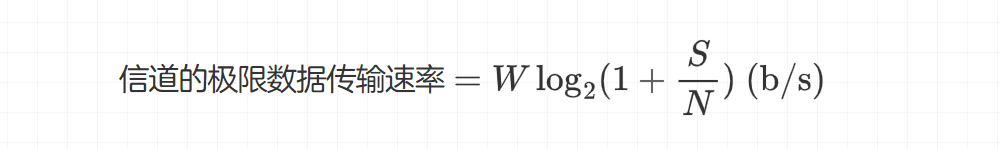

公式：

公式，katex渲染暂时没搞懂

其中：

W 是信道的带宽，单位是赫兹（Hz）。
S 是信号的平均功率。
N 是噪声的平均功率。
b/s 是比特每秒，表示信息传输速率。

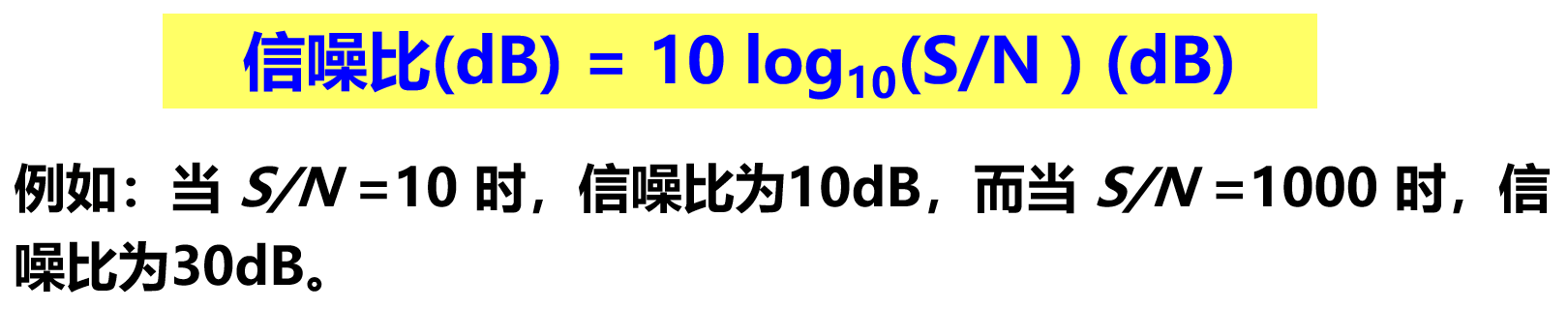

信噪比（SNR）：

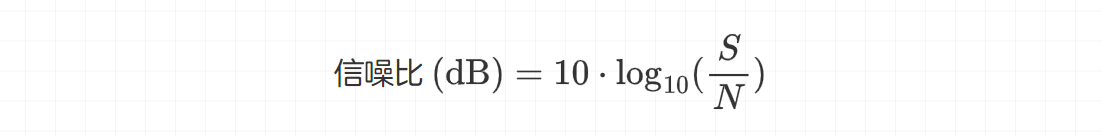

信噪比是信号功率与噪声功率的比值，用分贝（dB）表示时为：

信噪比

意义：
香农定理指出，在有限带宽和有噪声的信道上，存在一个理论上的最大传输速率，超过这个速率就无法保证数据传输的可靠性。这个速率取决于带宽和信噪比。香农定理为设计高效可靠的通信系统提供了理论基础。

奈氏准则和香农定理都表明，信道的带宽是限制数据传输速率的关键因素。奈氏准则适用于理想情况，而香农定理适用于实际有噪声的情况。在设计通信系统时，工程师需要考虑这些限制，并采用适当的编码和调制技术来接近这些理论极限，同时确保数据传输的可靠性。

编码和调制

编码是将数据转化为数字信号的过程。数字数据通过数字发送器转化为数字信号，模拟数据通过PCM编码器转化为数字信号。常见的编码方式包括单极性不归零编码、双极性不归零编码、单极性归零编码、双极性归零编码、曼彻斯特编码和差分曼彻斯特编码。

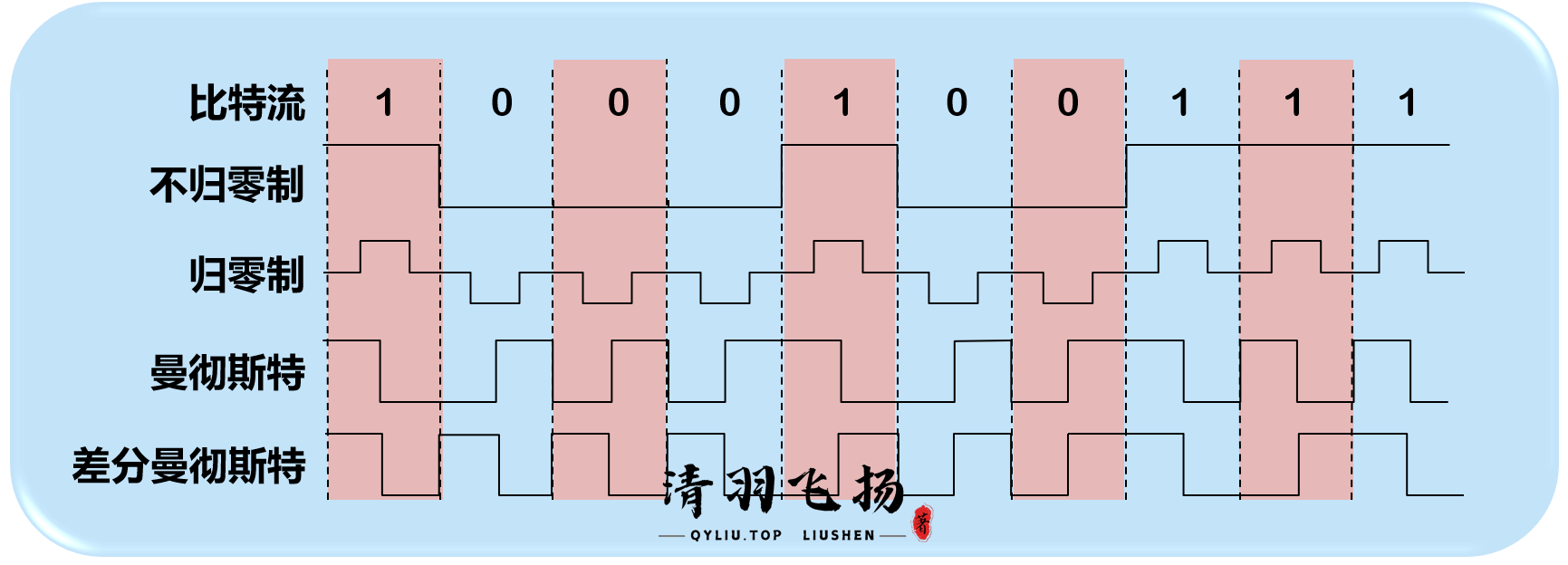

编码方式

不归零制：正电平代表 1，负电平代表 0。
归零制：正脉冲代表 1，负脉冲代表 0。
曼彻斯特编码：位周期中心的向上跳变代表 0，位周期中心的向下跳变代表 1。
差分曼彻斯特编码：在每一位的中心处始终都有跳变。位开始边界有跳变代表 0，而位开始边界没有跳变代表 1。

编码方式

调制是将数据转化为模拟信号的过程。调制方法包括调幅（AM）、调频（FM）、调相（PM）。模拟数据通过调制器转化为模拟信号，数字数据也可以通过调制器转化为模拟信号。

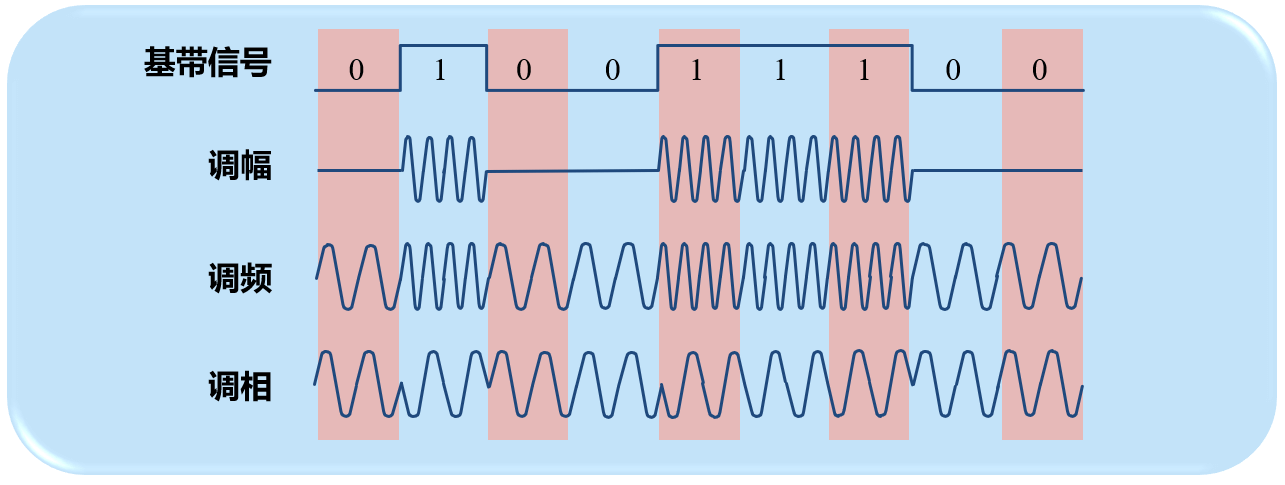

调制方法

基带信号往往包含有较多的低频成分，甚至有直流成分，而许多信道并不能传输这种低频分量或直流分量必须对基带信号进行调制。

调幅（AM）：载波的振幅随基带数字信号而变化。
调频（FM）：载波的频率随基带数字信号而变化。
调相（PM）：载波的初始相位随基带数字信号而变化。

信道复用技术

信道复用技术允许多个用户共享同一个通信信道，从而提高信道的传输效率和利用率。以下是PPT中提到的几种主要信道复用技术：

频分复用 (FDM)

概念：将整个信道的带宽划分为多个子频带，每个子频带分配给一个用户或通信链路。
特点：所有用户在同样的时间占用不同的带宽资源。
应用：传统的模拟通信系统，如电话网络。

时分复用 (TDM)

概念：将时间划分为一段段等长的时分复用帧（TDM帧），每个用户在每个TDM帧中占用固定序号的时隙。
特点：每个用户所占用的时隙是周期性出现的，所有用户在不同时间占用同样的频带宽度，时分复用可能会导致信道利用率不高，因为如果用户暂无数据，可能会导致该时隙处于空闲状态。
应用：数字通信系统，如电话交换和某些类型的网络。

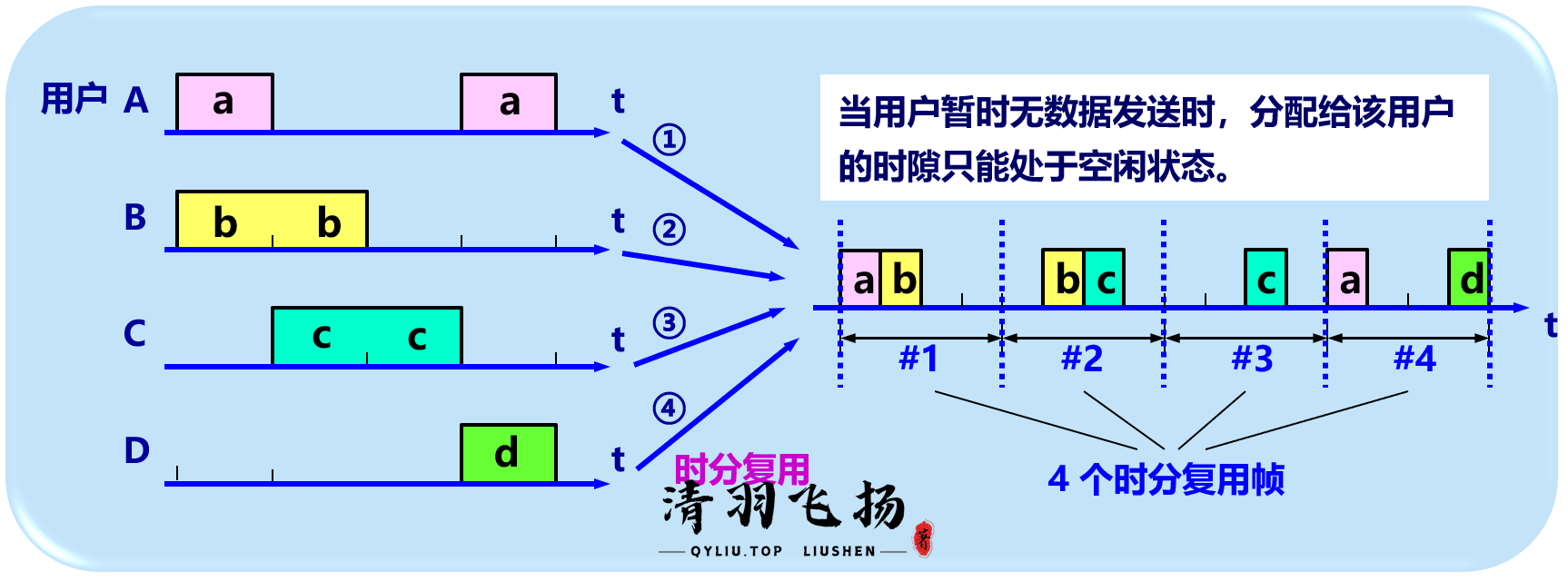

时分复用

波分复用 (WDM)

概念：在光通信中，使用一根光纤来同时传输多个不同波长的光信号。
特点：每个波长的信号可以看作是使用了一个独立的“虚拟”光纤。
应用：现代光纤通信网络，大幅提升光纤的传输容量。

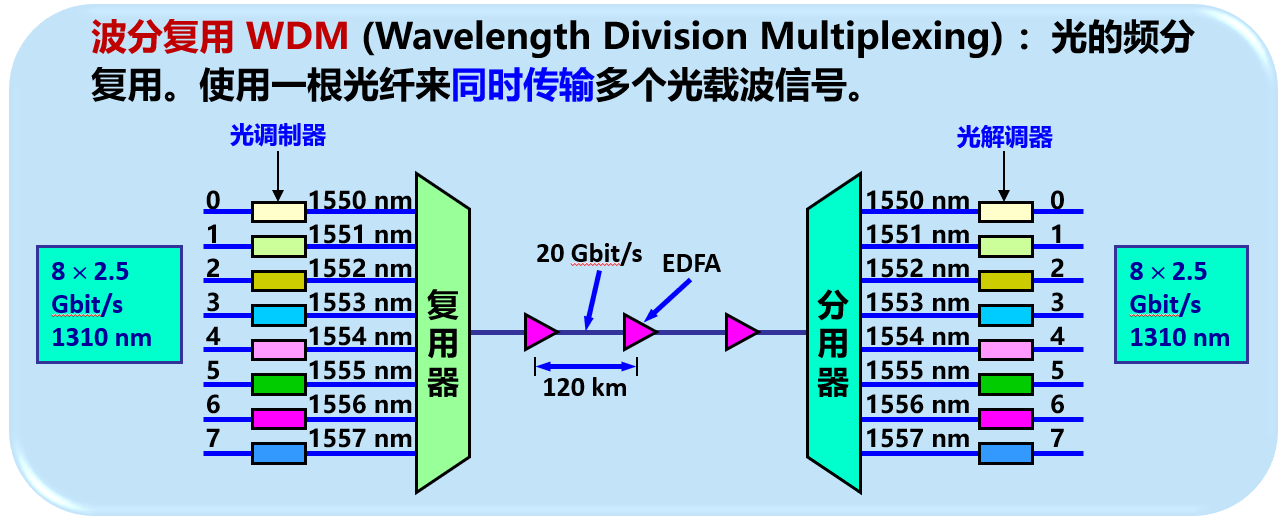

波分复用

复用器：将多个输入信号合并成一个单一的输出信号，以便在单一的传输媒介（如电缆、光纤等）上进行传输。这是通过按顺序分配每个输入信号到输出信号的不同时间段或频率槽来实现的。
分用器：将接收到的复合信号分解回多个原始的独立信号。这样，每个用户或设备可以接收到属于自己的那一部分信号。

码分复用 (CDMA)

概念：每个用户可以在同样的时间使用同样的频带进行通信，但使用不同的码型，因此不会造成干扰。
特点：用户数据通过唯一的码片序列进行编码，接收端通过匹配的码片序列进行解码。
应用：蜂窝移动通信网络，如3G和4G。

统计时分复用 (STDM)

概念：时分复用帧不是固定分配时隙，而是按需动态地分配时隙，适应不同用户的实际通信需求。
特点：可以提高线路的利用率，尤其在用户通信需求不均匀时更为有效。
应用：数据网络和某些类型的语音网络，可以更灵活地分配带宽。

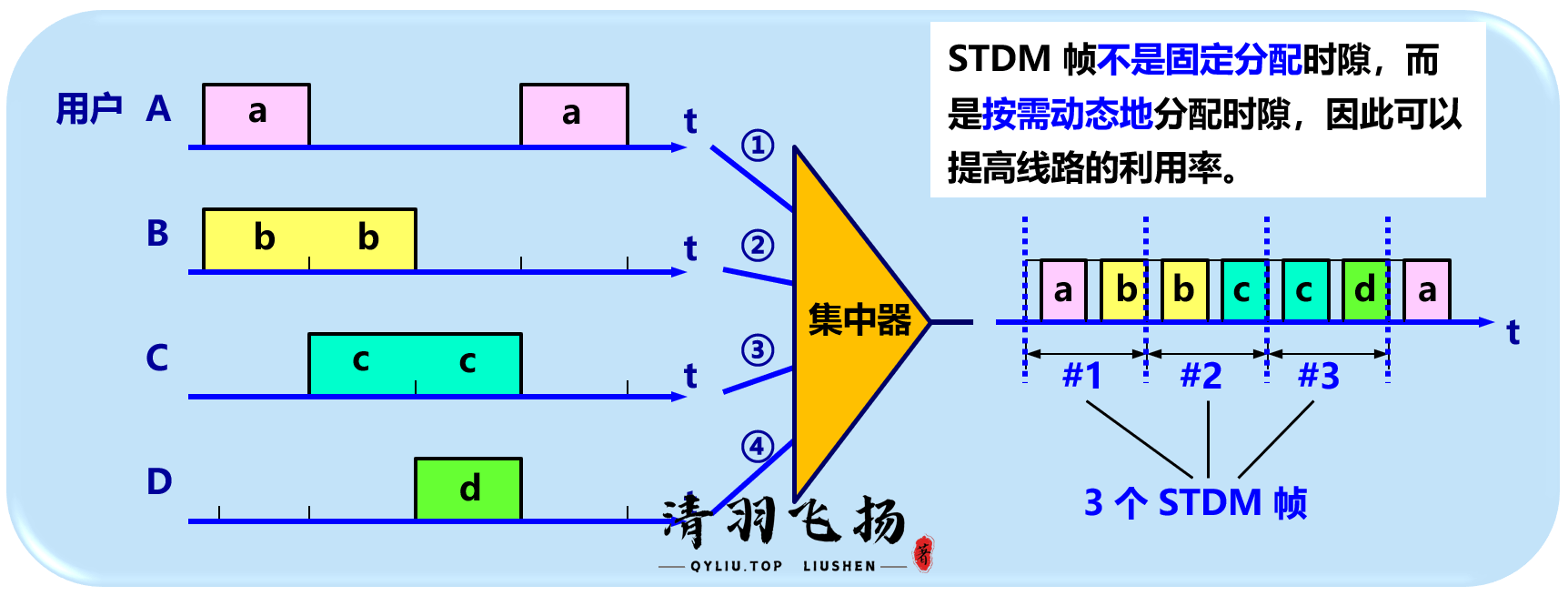

统计时分复用

这些复用技术各有优势和适用场景，选择合适的复用技术取决于通信系统的具体需求和特性。例如，FDM适用于频带较宽且用户数较少的场景，而TDM和STDM适用于用户数较多且通信需求相对均衡的场景。WDM和CDMA则分别适用于光通信和移动通信等现代通信系统。

数据交换方式

数据交换方式涉及数据在网络中传输的方法，主要有电路交换、报文交换和分组交换三种方式。

电路交换

连接建立：在数据传输前，建立一条专用的物理通信路径，经过多个中间结点。
数据传输：数据沿着建立的路径直达终点，通信双方独占这条路径。
连接释放：通信结束后释放路径。
优点：
- 通信时延小。
- 有序传输，无失序问题。
- 没有冲突，独占信道。
- 适用广泛，适用于模拟和数字信号。
- 实时性强。
- 控制简单。
缺点：
- 建立连接时间长。
- 线路独占，使用效率低。
- 灵活性差，故障后需重新建立连接。
- 难以规格化，不同终端难以通信。

报文交换

携带报文：报文携带目的地址，源地址等信息。

存储转发：报文到达交换结点后存储，然后转发到下一个结点。
优点：
- 用户可以随时发送报文。
- 连接时延，提高了传输可靠性。
- 部分占有物理通道，提高通信线路利用率。
缺点：
- 转发时延，包括接收、检验、排队、发送时间。
- 需要较大的缓存空间。
应用：主要使用在早期电报通信网中，现在较少使用。

分组交换

分块转发：每一块携带源地址，目的地址，编号信息等，构成分组。

存储转发：将数据分割成小的数据块（分组），存储并转发。
优点：
- 无建立时延，用户随时发送分组。
- 通信线路利用率高，非固定占有。
- 简化存储管理，缓冲区大小固定。
- 加速传输，流水线方式减少传输时间。
- 减少出错概率和重发数据量。
缺点：
- 转发时延。
- 结点交换机需要更强的处理能力。

总结

电路交换适合大量数据传输，端到端通信。
报文交换和分组交换提高了网络的信道利用率，尤其分组交换适合计算机之间的突发式数据通信。

物理层传输介质

传输介质是数据传输系统中在发送器和接收器之间的物理通路，分为两大类：导引型传输媒体和非导引型传输媒体。

导引型

导引型传输媒体指电磁波沿固体媒介（如铜线或光纤）被导向传播的媒体。

双绞线
- 最古老但又最常用的传输媒体。
- 由两根互相绝缘的铜导线并排放在一起，然后用规则的方法绞合起来构成。
- 绞合度越高，可用的数据传输率越高。
- 分为两大类：
  - 无屏蔽双绞线（UTP）: 无屏蔽层，价格较便宜。
  - 屏蔽双绞线（STP）: 带屏蔽层，必须有接地线。
同轴电缆
- 由内导体铜质芯线、绝缘层、网状编织的外导体屏蔽层及保护塑料外层组成。
- 具有很好的抗干扰特性，被广泛用于传输较高速率的数据。
- 分为基带同轴电缆和宽带同轴电缆。
光纤
- 光纤通信通过传递光脉冲来进行通信，具有非常大的传输带宽。
- 发送端需要有光源，如发光二极管或半导体激光器。
- 接收端需要有光检测器，如光电二极管。
- 光纤由非常透明的石英玻璃拉成细丝，主要由纤芯和包层构成。
- 分为单模光纤和多模光纤：
  - 单模光纤：直径小，适合远距离传输，制造成本高。
  - 多模光纤：可存在多条不同角度入射的光线，适合近距离传输。
